仪表告警指示灯

通过组合仪表上的指示灯和警告灯显示车辆当前的状态信息，以便驾驶员了解车辆状态。

车辆电源模式切换至“ON”挡时，系统将进行自检，部分指示灯将点亮一段时间随后熄灭或在车辆启动后熄灭。警告灯和指示灯表示不同的功能和可能的故障，某些指示灯和警告灯出现时会伴有声音信号和消息提醒。

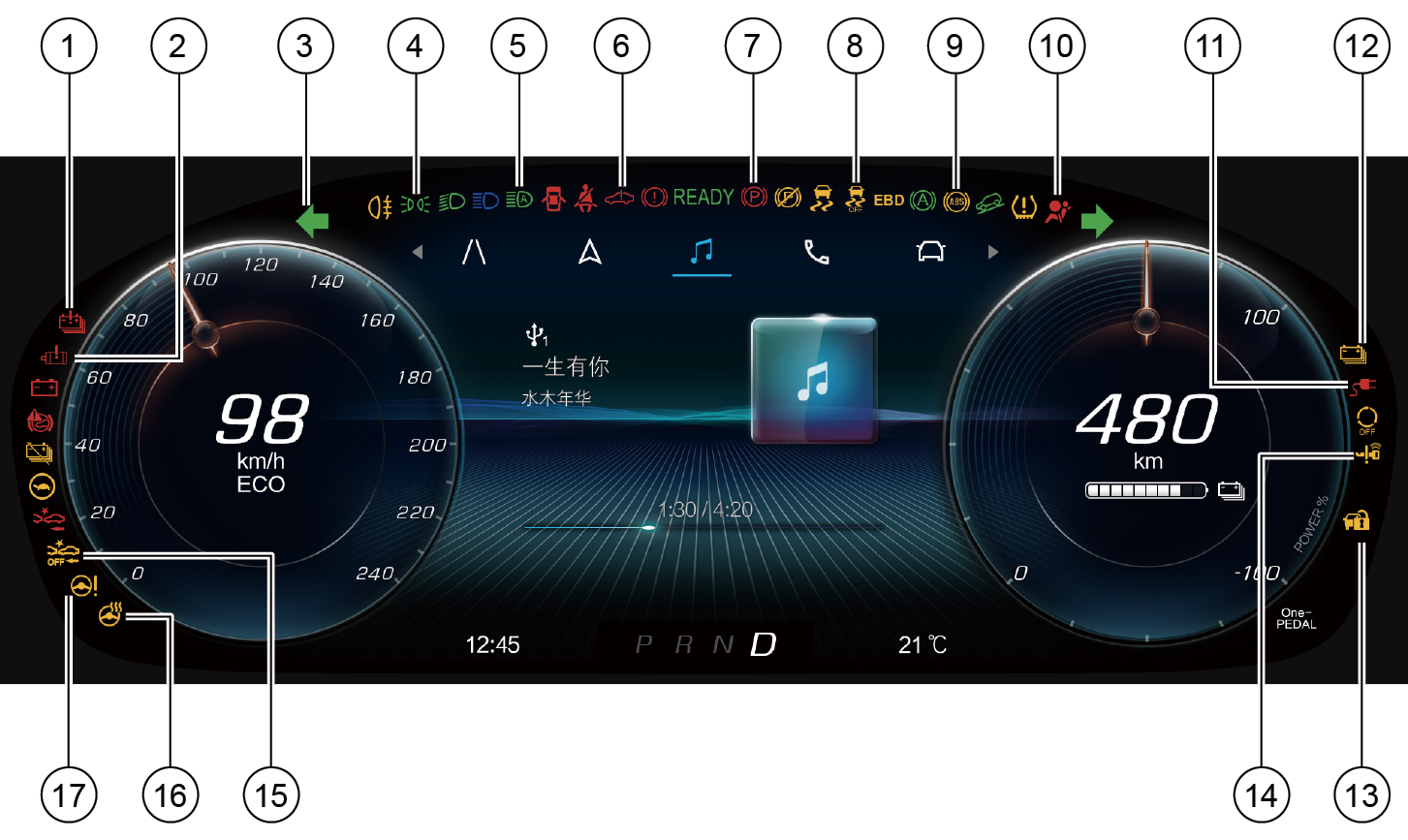

序号	图标	说明
1		动力电池故障报警指示灯：该警告灯点亮，表明动力电池有故障。
2		电机系统故障报警指示灯：该指示灯用于监控电机驱动系统的工作状态，当电机系统存在故障时，该警告灯点亮。
3		左转向指示灯：表示左转向灯处于开启状态，当接通左侧转向灯或危险警告灯时，指示灯闪烁。如果指示灯闪烁比正常状态快，表示左侧转向灯有故障或灯泡损坏。请检查转向灯是否故障，并尽快联系ARCFOX授权经销商进行检修。
4		位置灯指示灯:表示位置灯（或灯光总开关）处于开启状态，当开启位置灯（小灯）时点亮。
5		自动灯光指示灯：表示自动大灯处于开启状态，开启自动大灯点亮自动大灯指示灯。
5		自动大灯故障/智能远光灯辅助(HMA)故障指示灯：当自动大灯故障时，点亮自动大灯故障指示灯。
6		整车系统故障指示灯：如果车内电控系统出现故障，此灯点亮，行驶中若该警告灯点亮，请在确保安全的情况下靠边停车，并联系ARCFOX授权经销商进行检修。
7		电子驻车系统指示灯：当电子驻车正常工作时，该指示灯点亮。
8		车身电子稳定系统(ESC)关闭指示灯：此灯指示ESC系统是否关闭，当ESC系统关闭时此灯点亮。
9		制动防抱死系统(ABS)故障指示灯：启动/停止按键位于“ON”挡时，指示灯点亮大约3秒进行自检，自检后熄灭。如果在行驶过程中该指示灯点亮，表示ABS系统出现故障。
10		安全气囊故障指示灯：如果安全气囊故障灯没有熄灭或在行驶过程中点亮，组合仪表显示“安全气囊故障”，表示安全气囊系统有故障。
11		充放电枪连接指示灯：当此灯点亮时，表示充电枪已连接，此时严禁移动车辆。
12		充电提醒灯/充电指示灯：当续航里程低于用户设定充电提醒里程时，该指示灯点亮，此时，应尽快对动力电池充电。另外，当车辆处于充电状态中，该指示灯点亮，表示车辆正在充电。
13		动力防盗认证失败指示灯：当动力防盗认证失败时，该指示灯点亮。
14		启动条件不满足指示灯：当驾驶员试图启动车辆，但启动条件不足时，组合仪表应点亮启动条件不满足指示灯。
15		自动紧急制动(AEB)未开指示灯：表示AEB开启状态，当AEB未开时点亮AEB未开指示灯。
16		方向盘加热指示灯：当方向盘加热时，方向盘加热指示灯点亮。
17		电子转向系统(EPS)故障指示灯：在车辆启动后，电动助力转向系统故障报警灯点亮，表明电动助力转向系统工作不正常。请联系ARCFOX授权经销商检查电动助力转向系统。
18		12V蓄电池故障指示灯：12V蓄电池或DC-DC系统存在问题时，12V蓄电池故障指示灯点亮。如果该指示灯点亮，请尽快联系ARCFOX授权经销商进行检修。

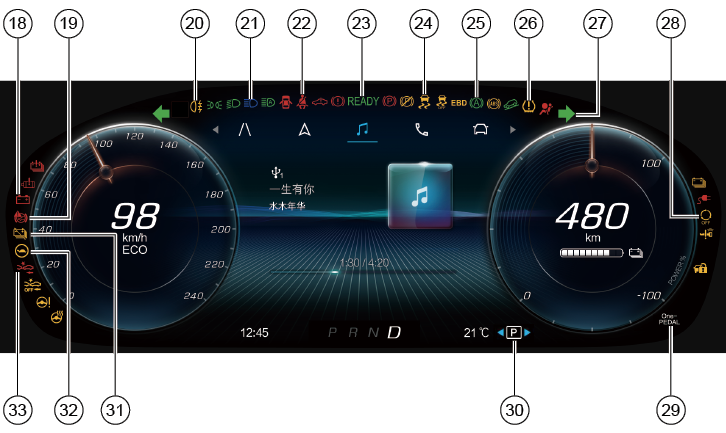

19		智能驾驶辅助系统(ADAS)故障指示灯：表示ADAS控制器故障状态，当ADAS控制器处于故障状态时点亮ADAS故障指示灯。
20		后雾灯指示灯：表示后雾灯处于开启状态，当开启后雾灯时点亮。
21		远光灯指示灯：表示远光灯处于开启状态，当开启前大灯远光灯时点亮。
22		安全带未系指示灯：启动/停止按键位于“ON”挡时，若安全带未系，车速＜25km/h，行驶距离＜500m且行驶时间＜60秒时，安全带报警符号常亮；当检测到车速＞25km/h或者行驶距离＞500m或者行驶时间＞60秒时后，则组合仪表开始报警，且报警符号闪烁120秒。闪烁结束后，若仍未系，报警符号则常亮。
23		准备就绪(READY)指示灯：车辆启动时，此灯点亮，表示车辆已准备就绪，可正常行驶，如果此灯不亮，则表示车辆未准备好，如果此灯长时间不亮，则表示车辆有故障或发生用户误操作。
24		车身电子稳定系统(ESC)工作指示灯：启动/停止按键位于“ON”挡时，此灯点亮进行自检，自检后熄灭。ESC工作时，ESC指示灯闪烁；ESC故障时，ESC指示灯常亮。
25		自动驻车工作指示灯：当自动驻车功能开启时，此指示灯点亮为绿色。
25		自动驻车故障指示灯：当自动驻车功能故障时，该指示灯点亮为黄色。若自动驻车故障指示灯点亮，请立即联系ARCFOX授权经销商进行检修。
26		胎压系统故障指示灯：如果胎压出现异常，则该警告灯点亮，组合仪表显示屏显示轮胎故障信息，并有图形显示故障轮胎的具体位置及数据。
27		右转向指示灯：表示右转向灯处于开启状态，当接通右侧转向灯或危险警告灯时，指示灯闪烁。如果指示灯闪烁比正常状态快，表示右侧转向灯有故障或灯泡损坏。请检查转向灯是否故障，并尽快联系ARCFOX授权经销商进行检修。
28		制动能量回收关闭指示灯：该车具有能量回收功能，在能量回收模式下车辆制动时牵引电机产生电流，并存储在动力电池中。该灯亮起时，表示制动能量回收功能关闭。
29		单踏板(One-Pedal)状态指示灯：表示One-Pedal模式状态，当One-Pedal模式打开时点亮One-Pedal状态指示灯。
30		已搜索到泊车车位指示灯：当未通过自动泊车开关开启自动泊车功能时，自动泊车功能也会随时进行车位搜索，如果搜索到泊入车位或者泊出方向，该指示灯点亮。左侧存在目标车位时，指示灯左侧箭头指示点亮；右侧存在目标车位时，指示灯右侧箭头点亮；左右两侧同时存在目标车位时，指示灯两侧箭头同时点亮，左右两侧未搜索到目标车位时，指示灯两侧箭头熄灭。
31		高压断开指示灯：启动/停止按键位于“ON”挡后，若高压动力系统处于断开未连接状态，该灯点亮，车辆将无法行驶；若高压系统连接完成，该灯熄灭。
32		驱动功率限制指示灯：当此灯亮起时，表示整车驱动功率受限，在确保安全的情况下小心驾驶。
33		前碰撞预警(FCW)/自动紧急制动(AEB)故障指示灯：表示FCW/AEB故障状态，当FCW/AEB故障时点亮FCW/AEB故障指示灯。

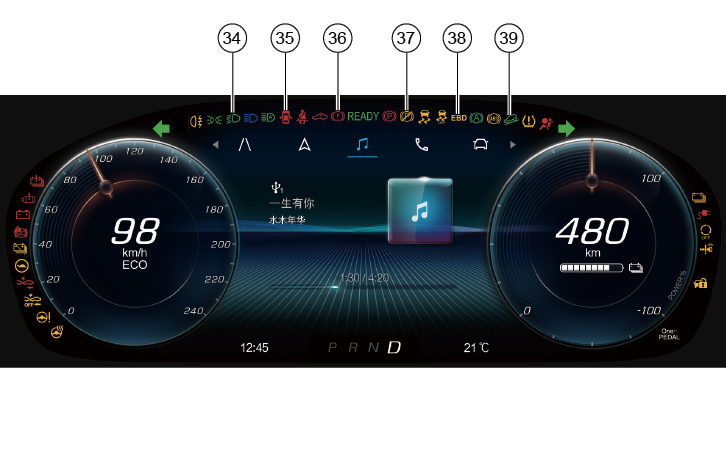

34		近光灯指示灯：表示近光灯处于开启状态，当开启前大灯近光灯时点亮。
35		门开指示灯：表示车门开启状态，当任一门未关闭时，该指示灯点亮。
36		制动系统故障灯：启动/停止按键位于“ON”挡时，组合仪表制动系统故障灯点亮，开始进行制动系统自检，自检结束后制动系统故障灯熄灭。如果制动系统故障灯没有熄灭或在行驶过程中点亮，表示制动系统有故障，此时需要检查制动液液位。如果制动液液位正常，说明制动系统存在其它故障。
36
37		电子驻车系统故障指示灯：当电子驻车制动器系统出现故障时，该指示灯点亮。
38		电子制动力分配(EBD)故障指示灯：当EBD系统故障时，点亮EBD故障指示灯。
39		陡坡缓降(HDC)工作指示灯：HDC是一种巡航控制功能，能帮助驾驶员低速下坡（最大50%坡度），车速通过ESC主动增压完成，不需要驾驶员主动干预。HDC工作时，绿色灯亮。
39		陡坡缓降(HDC)故障指示灯：HDC故障时，黄色灯亮。若陡坡缓降故障指示灯点亮，请立即联系ARCFOX授权经销商进行检修。
-		盲点监测(BSD)指示灯*（外后视镜）：并线辅助(LCA)、前方横向交通辅助(FCTA)（FCTB）、后方横向交通辅助(RCTA)（RCTB）、开门防撞预警(DOW)功能工作时，外后视镜盲点监测灯进行报警提示。
