保险丝位置分配

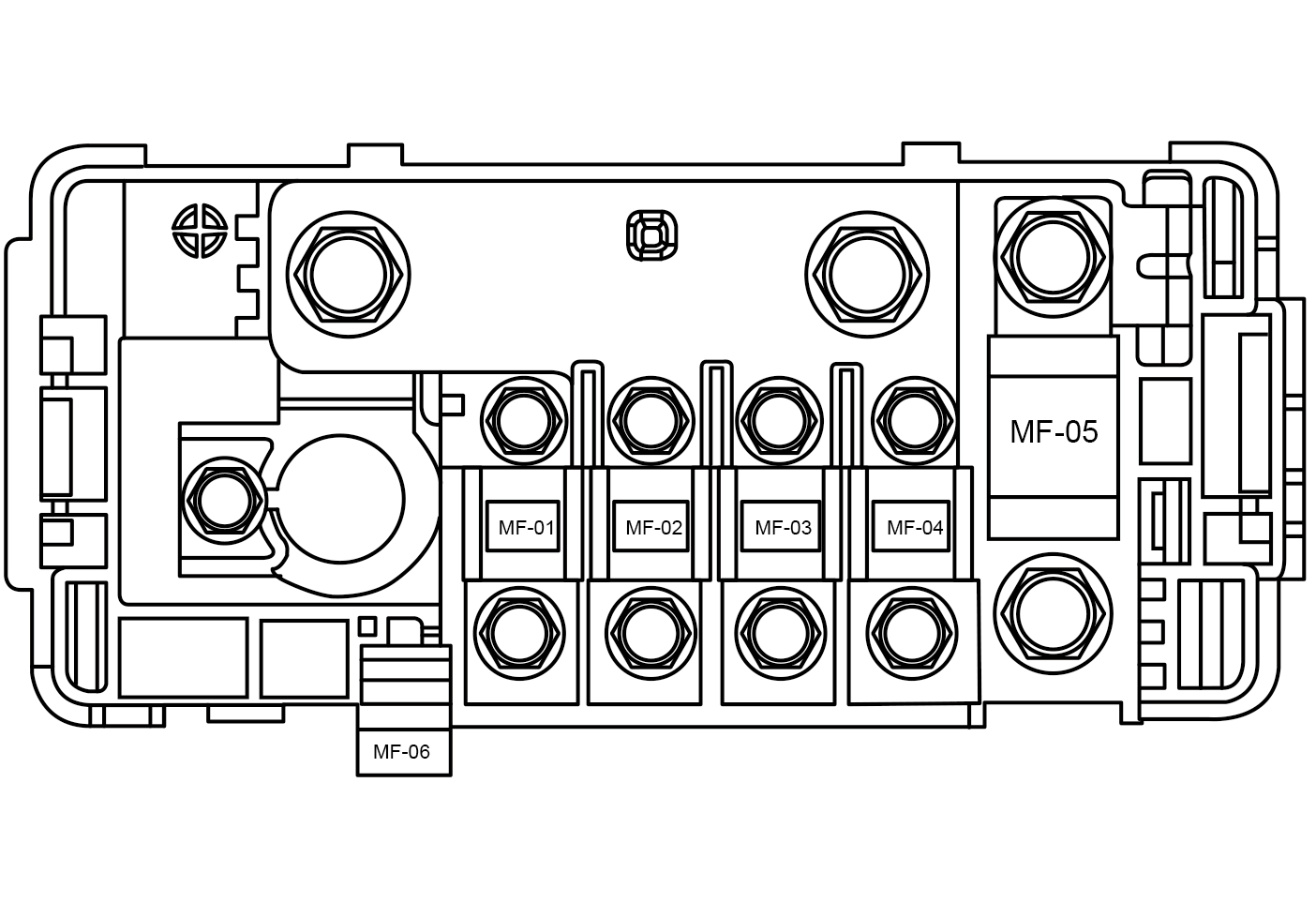

蓄电池保险丝位置分配
蓄电池保险丝盒上盖内侧标有保险丝位置分配图，以便于查找相应保险丝。
编号 |
额定值 |
功能/部件 |
||
|---|---|---|---|---|
MF01 |
100A |
EPS保险丝 |
||
MF02 |
60A |
Ibooster保险丝 |
||
MF03 |
100A |
室内盒B+保险丝 |
||
MF04 |
100A |
前舱盒B+保险丝 |
||
MF05 |
300A |
DCDC保险丝 |
||
MF06 |
5A |
蓄电池传感器保险丝 |
||
不可使用螺丝刀或其它金属物拆除保险丝，因为这会导致用电器短路并损坏系统。
更换保险丝前，需将车辆电源模式置于“OFF”挡。

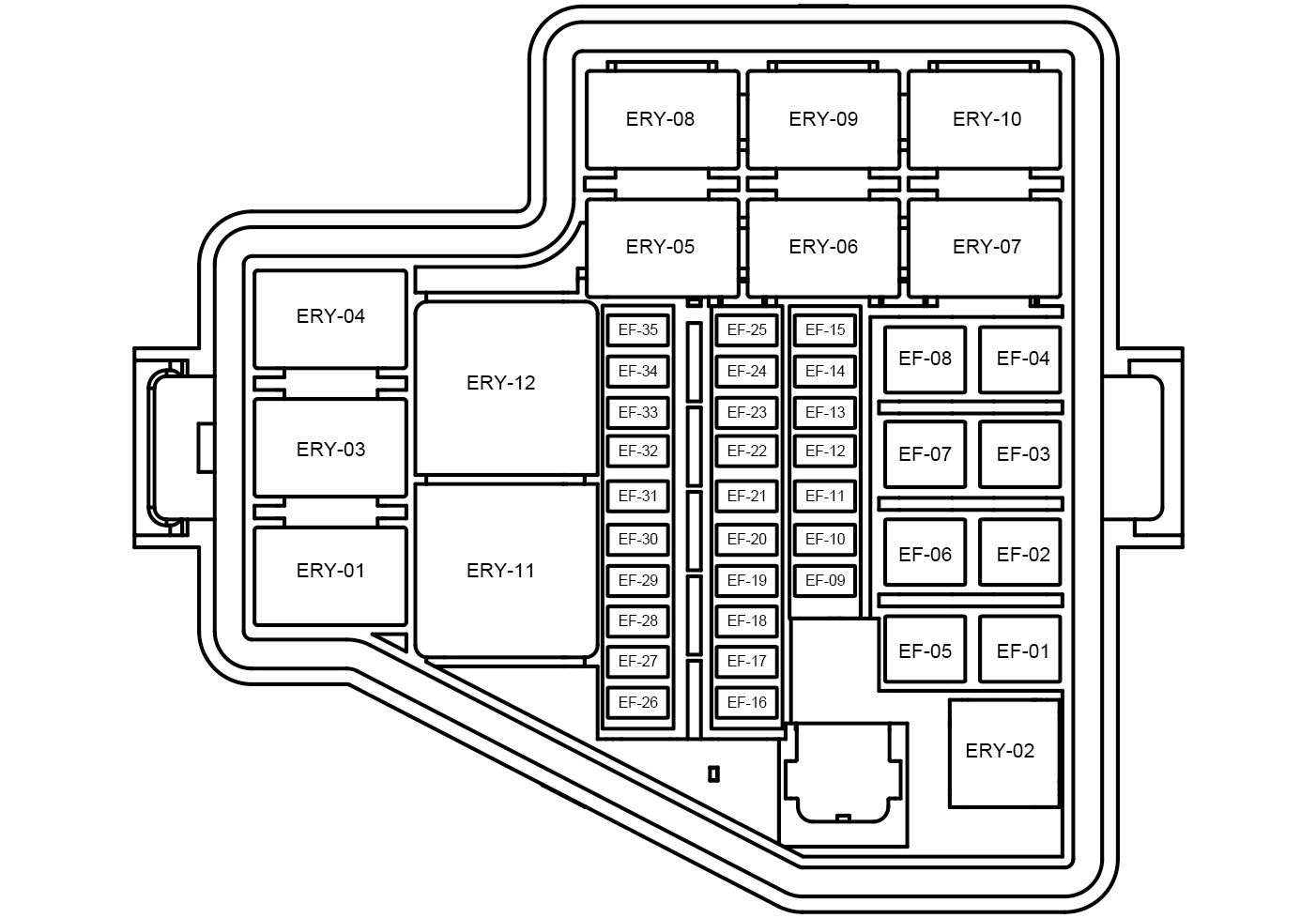

机舱保险丝位置分配
机舱保险丝盒上盖内侧标有保险丝位置分配图，以便于查找相应保险丝。
编号 |
额定值 |
功能/部件 |
|---|---|---|
EF01 |
40A |
ESC1保险丝 |
EF02 |
40A |
ESC2保险丝 |
EF03 |
40A |
冷凝风扇保险丝 |
EF04 |
预留 |
预留 |
EF06 |
预留 |
预留 |
EF07 |
预留 |
预留 |
EF08 |
预留 |
预留 |
EF09 |
预留 |
预留 |
EF10 |
预留 |
预留 |
EF11 |
预留 |
预留 |
EF12 |
5A |
灯光调节电机保险丝 |
EF13 |
10A |
IG1-空调部件继电器保险丝 |
EF14 |
5A |
IG1-Ibooster/ESC/EPS/制动开关保险丝 |
EF15 |
5A |
IG1-VCU保险丝 |
EF16 |
15A |
喇叭继电器保险丝 |
EF17 |
10A |
空调部件继电器保险丝 |
EF18 |
10A |
电池回路水泵继电器保险丝 |
EF19 |
10A |
暖风回路水泵继电器保险丝 |
EF20 |
10A |
前电机水泵继电器保险丝 |
EF21 |
5A |
主动格栅保险丝 |
EF22 |
10A |
后电机水泵继电器保险丝 |
EF23 |
25A |
左前组合灯保险丝 |
EF24 |
25A |
右前组合灯保险丝 |
EF25 |
预留 |
预留 |
EF26 |
10A |
VCU继电器保险丝 |
EF27 |
10A |
VCU保险丝 |
EF28 |
10A |
MCU保险丝 |
EF29 |
10A |
PDU保险丝 |
EF30 |
15A |
BMS保险丝 |
EF31 |
10A |
CCU保险丝 |
EF32 |
5A |
制动开关保险丝 |
EF33 |
5A |
VSP保险丝 |
EF34 |
30A |
前雨刮保险丝 |
EF35 |
10A |
洗涤继电器保险丝 |
ERY01 |
- |
VCU继电器 |
ERY02 |
- |
喇叭继电器 |
ERY03 |
- |
前洗涤继电器 |
ERY04 |
- |
后洗涤继电器 |
ERY05 |
- |
空调部件继电器 |
ERY06 |
- |
电池回路水泵继电器 |
ERY07 |
- |
暖风回路水泵继电器 |
ERY08 |
- |
前电机水泵继电器 |
ERY09 |
- |
后电机水泵继电器 |
ERY10 |
- |
预留 |
ERY11 |
- |
预留 |
ERY12 |
- |
预留 |
不可使用螺丝刀或其它金属物拆除保险丝，因为这会导致用电器短路并损坏系统。
更换保险丝前，需将车辆电源模式置于“OFF”挡。

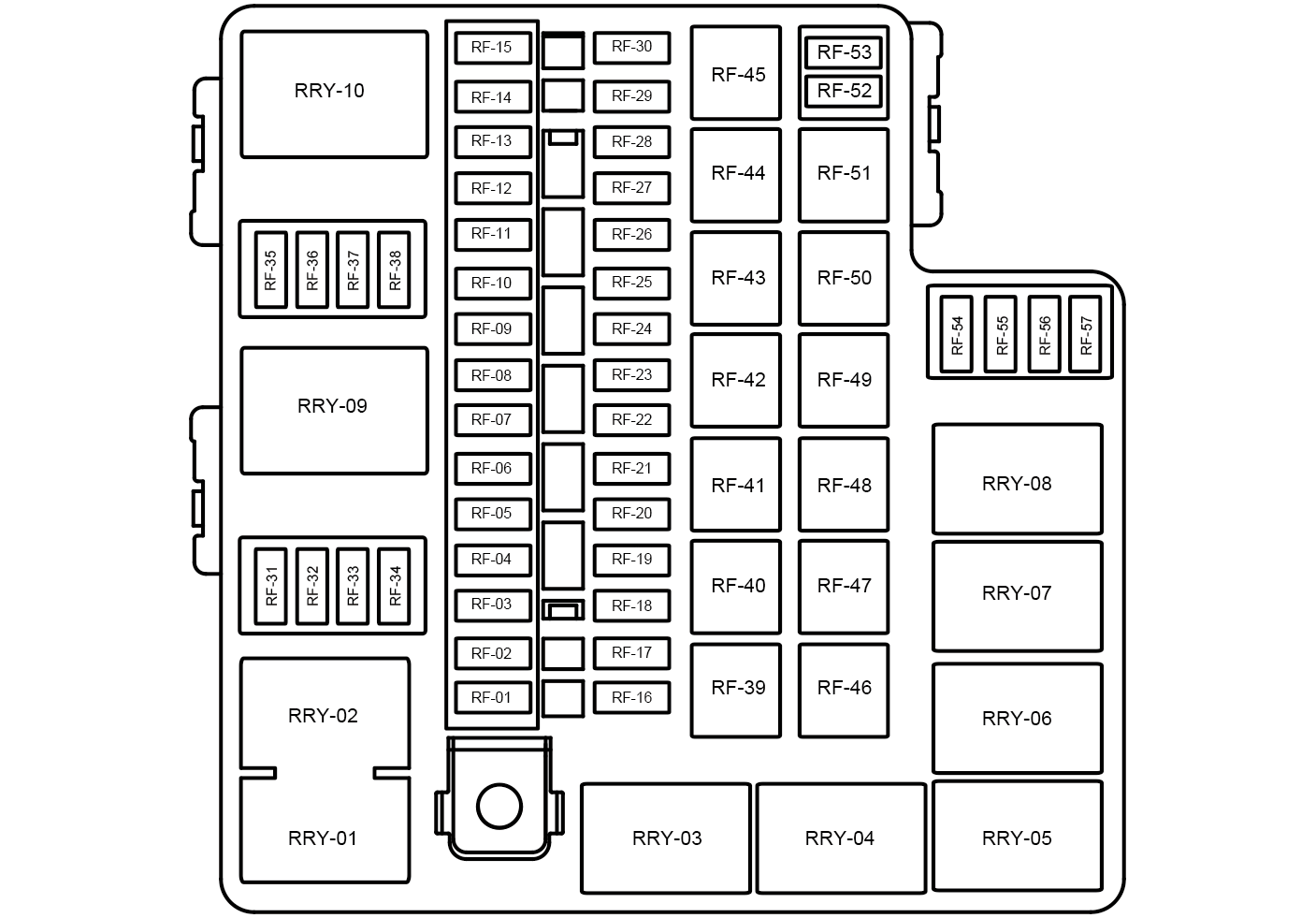

仪表板保险丝位置分配
编号 |
额定值 |
功能/部件 |
|---|---|---|
RF01 |
15A |
IG1继电器保险丝 |
RF02 |
30A |
IG2继电器保险丝 |
RF03 |
5A |
KS保险丝 |
RF04 |
10A |
PEPS保险丝 |
RF05 |
10A |
PEPS保险丝 |
RF06 |
10A |
PKC保险丝 |
RF07 |
30A |
AMP保险丝 |
RF08 |
25A |
BCM保险丝 |
RF09 |
25A |
BCM保险丝 |
RF10 |
25A |
BCM保险丝 |
RF11 |
25A |
BCM保险丝 |
RF12 |
30A |
BCM保险丝 |
RF13 |
25A |
BCM保险丝 |
RF14 |
20A |
天窗保险丝 |
RF15 |
10A |
ECC保险丝 |
RF16 |
30A |
PLGM保险丝 |
RF17 |
10A |
PLGM保险丝 |
RF18 |
10A |
PASC保险丝 |
RF19 |
5A |
PWC保险丝 |
RF20 |
10A |
HUD保险丝 |
RF21 |
10A |
AVAP保险丝 |
RF22 |
10A |
ICC保险丝 |
RF23 |
预留 |
预留 |
RF24 |
30A |
后除霜继电器保险丝 |
RF25 |
10A |
后雨刮继电器保险丝 |
RF26 |
20A |
前顶灯保险丝 |
RF27 |
10A |
MCU-R保险丝 |
RF28 |
10A |
CIM保险丝 |
RF29 |
5A |
TBOX保险丝 |
RF30 |
5A |
GW保险丝 |
RF31 |
5A |
PCU/CIM保险丝 |
RF32 |
5A |
TBOX/GW保险丝 |
RF33 |
5A |
BCM/ADAS/MPC/MRR/CMRR-F/内后视镜保险丝 |
RF34 |
10A |
SDM保险丝 |
RF35 |
7.5A |
USB保险丝 |
RF36 |
15A |
12V电源保险丝 |
RF37 |
7.5A |
外后除霜继电器保险丝 |
RF38 |
15A |
方向盘加热保险丝 |
RF39 |
40A |
鼓风机继电器保险丝 |
RF40 |
30A |
PCU保险丝 |
RF41 |
30A |
DSMC-L保险丝 |
RF42 |
30A |
DSMC-R保险丝 |
RF43 |
25A |
左升降器保险丝 |
RF44 |
25A |
右升降器保险丝 |
RF45 |
预留 |
预留 |
RF46 |
30A |
主驾座椅保险丝 |
RF47 |
30A |
副驾座椅保险丝 |
RF48 |
预留 |
预留 |
RF49 |
预留 |
预留 |
RF50 |
预留 |
预留 |
RF51 |
预留 |
预留 |
RF52 |
预留 |
预留 |
RF53 |
预留 |
预留 |
RF54 |
5A |
PASC/ESC开关/灯光左侧开关组保险丝 |
RF55 |
5A |
HUD/ICC/PEPS/ECC/后操作面板保险丝 |
RF56 |
5A |
TPMS/PAS保险丝 |
RF57 |
5A |
PEPS保险丝 |
RRY01 |
- |
IG1继电器 |
RRY02 |
- |
IG2继电器 |
RRY03 |
- |
预留 |
RRY04 |
- |
后除霜继电器 |
RRY05 |
- |
后雨刮继电器 |
RRY06 |
- |
预留 |
RRY07 |
- |
预留 |
RRY08 |
- |
预留 |
RRY09 |
- |
鼓风机继电器 |
RRY10 |
- |
预留 |
不可使用螺丝刀或其它金属物拆除保险丝，因为这会导致用电器短路并损坏系统。
更换保险丝前，需将车辆电源模式置于“OFF”挡。
